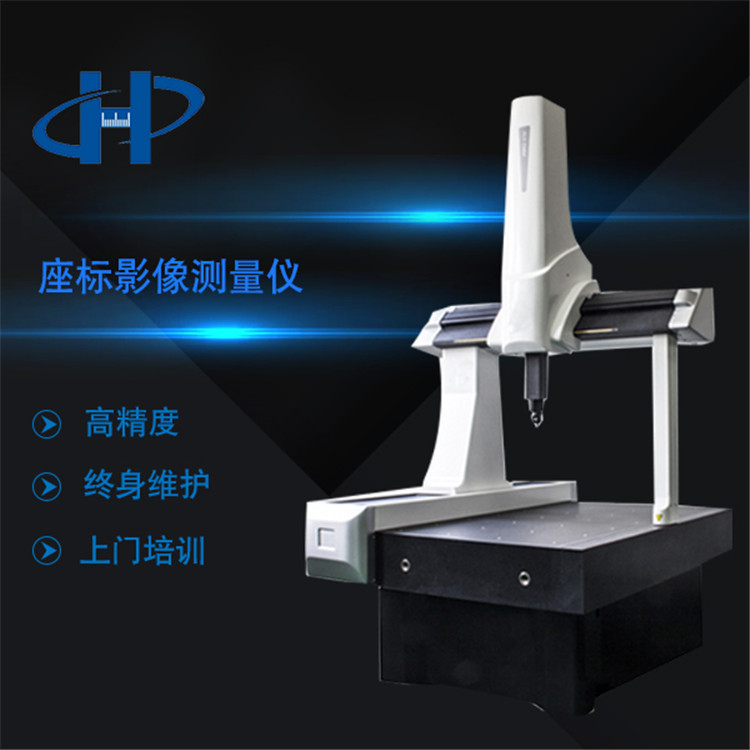

  • 三座标影像测量仪

    浏览:3173 时间:2021-03-16

    结构特点

    全自动三座标测量仪的结构特点:
    -固定花岗石工作台,三轴导轨均采用优质 “泰山青”花岗岩,因而三轴具有相同的温度特性抗和实效变形能力
    -Y 轴采用整体燕尾式导轨,有效消除了运动扭摆,保证了测量精度极其稳定性
    -主支撑:采用大跨距的气浮间距,承载力强,保证机器在高速运动时扭摆最小,稳定性强。
    -三轴均为大截面的花岗石导轨,确保横梁长期不变形,刚性好,抗时效稳定性好
    -Z轴采用气动平衡,并具有自保护装置,提高了Z向的运动特性
    -先进的柔性同步齿型带传动,无间隙,高刚性
    -高精度高气膜刚性的自清洁式预载荷气浮轴承
    三轴均采用大功率驱动器、电机及新型双级带减速器,确保传动准确,迅速。
    -测量系统:英国RENISHAW 金属光栅
    -气动系统、传动及驱动系统控制系统均采用世界名牌产品

    性能指标
    全自动三坐标测量仪的性能指标:
    1.测量行程:500x600 x 500(mm)
    2.外形尺寸: 1248x1280 x 2500 (mm)
    3.被测工件最大重量: 900kg
    4.分辨率: 0.1(mm)
    5.测量机的最大运动速度: 500mm/s
    6.最大运动加速度:   800mm/s2
    7.精度指标 (根据GB/T16857.2-1997等同于ISO 10 360测量机国际标准)
    8.长度测量的示值误差 E = 2.1+3 L/1000 [mm]
    9.探测误差   R =2.2mm
    温度要求
    全自动三坐标测量机室温度要求:
    -测量机室的温度: 18 - 22 °C
    -机器周围环境的最大温度梯度:1 °C/小时,2 °C/天,1 °C/米,
    -供气系统
    - 最小供气压力: 0.5 MPa
    - 耗气量: 0.1 m3/min
    -供电系统
    - 电压 :220 Vac ± 10%
    - 频率: 50 Hz
    - 电流 : 10 A
    -允许的最大的地面振动
    - 频率范围: 0 ~ 19 Hz   19~75 Hz> 75 Hz
    - 振幅: 0.0011 mm   0.0011~0.002 mm 0.002 mm
    三轴控制系统
    MUC 三轴控制系统MUC
    MUC控制器是高速伺服测量控制系统,采用国际最先进的32位数字信号处理器
    为核心,可支持模拟扫描测量系统,同时可支持其它测头系统, 例如触发测头和
    非接触式测头。良好的可靠性与安全性,MUC 控制系统包含了高速运动控制芯片,使各轴运动形成独立的闭环系统,实现了连续运动轨迹和真正三维矢量功能 (飞行特性),在调试主机时运动控制软件可以自动生成如增益,运动极限等运动参数文件,确保了控制系统工作在最佳的运动状态,从而确保坐标测量机各轴的高速运行,并提高了测量机的检测精度。
    -真正实时控制,下位机为32位主CPU 微处理器
    -上下微机采用光纤通讯,提高抗干扰能力
    -PID数字调节,速度加速度前馈及反馈控制
    -图形轨迹显示调试软件
    - DCC连续运动轨迹控制,飞行触测功能
    -多重保护I/O控制器
    -所有I/O均采用光电隔离技术,提高可靠性
    Use-控制状态实时显示
    -微电脑多功能键盘操纵盒
    采用便携的终端控制单元(操纵盒),使得操作者可手动控制测量机的机械运动,操纵盒可用来控制紧急情况、设置轴运动速度,并可设置/复位一些状态功能。
    产品参数
    仪器型号 HSD-GX564 HSD-GX686 HSD-GX8106 HSD-GX8126 HSD-GX10128 HSD-GX10158 HSD-GX10208 HSD-GX121510 HSD-GX122010
    测量范围 X轴 500 600 800 800 1000 1000 1000 1200 1200
    Y轴 600 800 1000 1200 1200 1500 2000 1500 2000
    Z轴 400 600 600 600 800 800 800 1000 1000
    外形尺寸 1420 1740 1940 2140 2495 2795 3355 2830 3300
    1135 1420 1620 1620 1902 1902 1902 2071 2071
    2310 2760 2760 2760 3093 3093 3093 3500 3500
    示值误差 1.5+L/3002.3+L/300 1.7+L/3002.6+L/250 1.7+L/3002.7+L/250 1.7+L/3002.7+L/250 2.2+L/3003.2+L/250 2.2+L/3003.2+L/250 2.2+L/3003.2+L/250 2.6+L/3003.6+L/250 2.6+L/3003.6+L/250
    供气压力 0.6-0.8
    最大承重 500 800 1000 1000 1500 1600 1700 2000 2200
    仪器重量 900 1300 1700 1900 2800 3200 3900 4500 5500
