  • 非标定制自动化测量仪

    浏览:1746 时间:2021-03-15

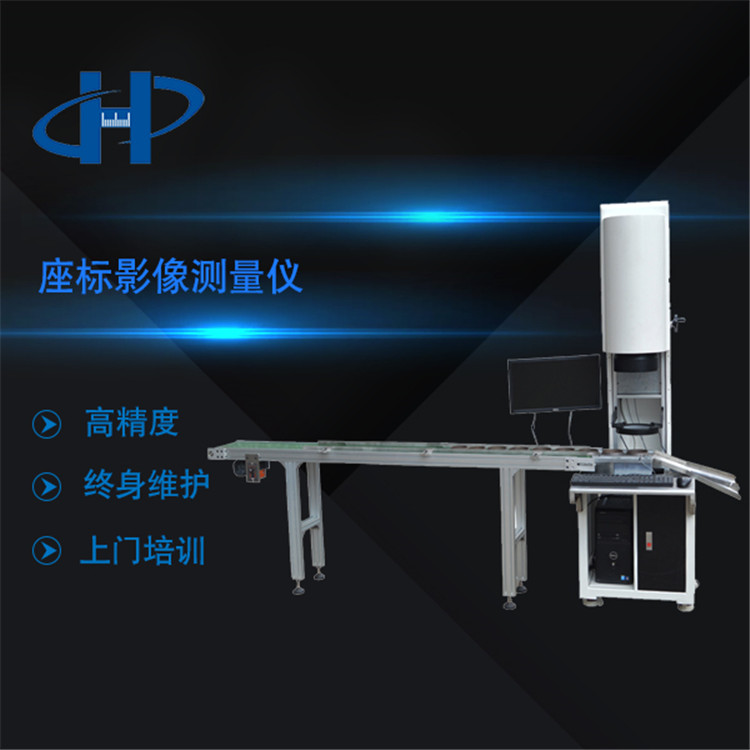

    设备简介

    非标自动化视觉在线测量仪是可以实现自动化在线测量,判断,分类的一体化设备。只要设定好参数后将能自动完成测量.主要控制系统由PC与控制实现,也可以进行数据存贮与处理。
    操作时只需将产品放入流水线传送带,自动感应,机器会完成自动检测,依据原有设定好的参数判断 OK 或NG.
    工作原理:通过流水线传送带上料的方式,将产品放在检测平台上,通过大视野双远心镜头可以快速捕捉工件整体图像,一次性自动完成工件所有位置尺寸的测量。

    软件功能

    1.产品程序设定:用户可以按不同产品设定不同的程序.只要将产品所要测量的尺寸编辑好,并保存,在第二次使用时,打开保存的程序就可实现自动化运行测量。
    2.手动操作:用户跟据不同的使用情况,可以手动测量和操作。
    3. 相关测绘功能:相交、距离、镜像、夹角、点圆相切、两圆相切等。
    4.标注尺寸:可在实时影像中标工作表面的任意几何尺寸,不同高度的角度、宽度、直径、半径、圆心距等尺寸。
    5.报警功能: 设备在异常状态时可以参考报警信息及时对设备复位和相应操作.
    6.数据恢复与备份: 如果设备使用时间长了以后,为了避免 PC 的数据丢失,可以将 测得的数据备份到其它地方,有需要也可以随时恢复。
    7.算法:软件自动计算。
    8.自动测量点、直线、圆、圆弧等,满足特殊产品需要。
    9.快照:拍摄单张照片功能。
    10.图片输出:测量结果可以图片的格式输出。
    11.设置公差:可设置产品的实际尺寸超出范围,超出则以红色背景警示。
    12. SPC分析:可以计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD,并可以绘出X-R图,散点图,折线图,柱状图等。
    13.发送至AutoCAD:可将实时影像中按实际工件外形所描绘的图元直接输出到AutoCAD中成为工程图。

    产品参数

    具体参数:
    1.测量速度:2S/PC, 参照送料速度
    2.重复精度:±0.015mm
    3.测量精度:0.03mm
    4.操作方式:流水线传送带自动上料,自动化一键式测量,数据自动保存并判定OK/NG.
    5.平台机构:采用精密不銹钢机构,保证测量精度
    6.软件功能:一键式在线测量,自动运行测量,快精准,可按客户要求定制功能.
    7.产品固定方式:感应定位
    8. 设备使用电压:AC220V (符合国家标准,包括漏电保护,人体保护)
    9. 取放料方式:,流水线传送带上下料,设备自动测试,OK/NG会自动保存数据并有提示,自动分类。
    10.测量方式:光学动态测量。
    11.操作人数:1人.
    12.检测对象:以设备制作前客户提供为准。适用于批量测量汽车配件、手机配件、齿轮、弹簧、螺钉等较小尺寸的工件,速度快,操作简单;对于复杂工件,仅需一键即可实现快速测量,极大地提高了测量效率。

    主要配件及参数
    型号
    HSDQ130C
    测量范围(mm)*Φ130
    重量(kg)200KG
    承重(kg)10KG
    测量精度20μm
    最大待测工件高度30mm
    最小显示单位0.1μm
    图像传感器千兆网工业相机1/2
    光学镜头OPTO大视野双远心镜头
    景深30mm
    光源
    LED冷光源(绿色平行光),256级亮度可调
    软件Software
    Vispec测量软件
    保修期1年
    工作环境
    温度20°C±5°C,湿度30~80%
    振动<0.002g,低于15Hz
    电源220V/50Hz/3A
