  • HSD-GX3020E二次元影像测量仪

    浏览:1972 时间:2022-01-06


    应用领域:

    机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等

    测量对象

    LCDFPCPCB、 线路板、螺丝、弹簧、钟表、手表、仪表、接插件(连接器、接线端子)、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等


    测量元素

    长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等



    HSD-GX2010A

    HSD-GX3020A

    HSD-GX4030A

    HSD-GX5040A

    工作台

    大理石台尺寸(mm)

    356*250

    455*355

    555*455

    710*580

    玻璃台尺寸

    250*150

    350*250

    460*360

    550*450

    运动行程(mm)

    X:200mm Y:100mm

    X:300mm

    Y:200mm

    X:400mm Y:300mm

    X:500mm Y:400mm

    调焦行程(mm)

    (Z)150mm

    (Z)150mm

    (Z轴)200

    示值误差

    X.Y(2+L/200)um, (L为被测长度单位:mm)

    Z≤(4+L/150)um,

    照明系统

    表面光源及透射光源均为LED,亮度可调。

    外形尺寸(mm)(×宽×高)

    650*485*930

    820*580*1100

    970*720*1100

    1070*820*1100

    仪器重量(kg

    150kg

    225kg

    375kg

    400kg

    玻璃台承重

    15kg

    仪器电源

    220VAC 50HZ

    配置表:

    规格/品牌

    单位

    数量

    优点

    1

    仪器机身

    采用大理石底座,立柱、工作台,机器永不生锈

    1

    2

    CCD

    SONY高分辨率彩色CCD1/3〞600TV

    1

    3

    镜头

    连续变倍定格镜头35-225倍(桂林光学)

    1

    4

    光栅尺

    精密长春光学尺,高精度光栅尺,分辩率0.001mm

    2-3

    5

    传动

    台湾精密无牙螺杆

    3

    6

    精准测量软件

    专业精准2D或2.5D测量软件

    1

    7

    导轨

    台湾交叉滚珠导轨(上银品牌)

    3

    8

    软件加密狗

    HSD 定制

    1

    9

    光学校正片

    HSD 定制

    1

    10

    视频采集卡

    10moons SDK-2000

    1

    11

    数据采集卡

    232数据卡

    1


    机身硬件:

    1

    全采用大理石底座,立柱、工作台。稳定性好,结构刚性强,机器永不生锈

    2

    X,Y独立运动,减少机械误差,保证XY水平运动精度;

    3

    大理石工作台,平面度好,硬度好,不易划伤,经久耐用;使用寿命长

    4

    工作台XY向垂直度高,保证坐标测量精度达3+L/150

    5

    Z轴升降采用平衡锤结构,保证Z轴升降平稳而且手感一致;

    6

    单轴线性补偿精度达3+L/200,非线性补偿达2+L/250

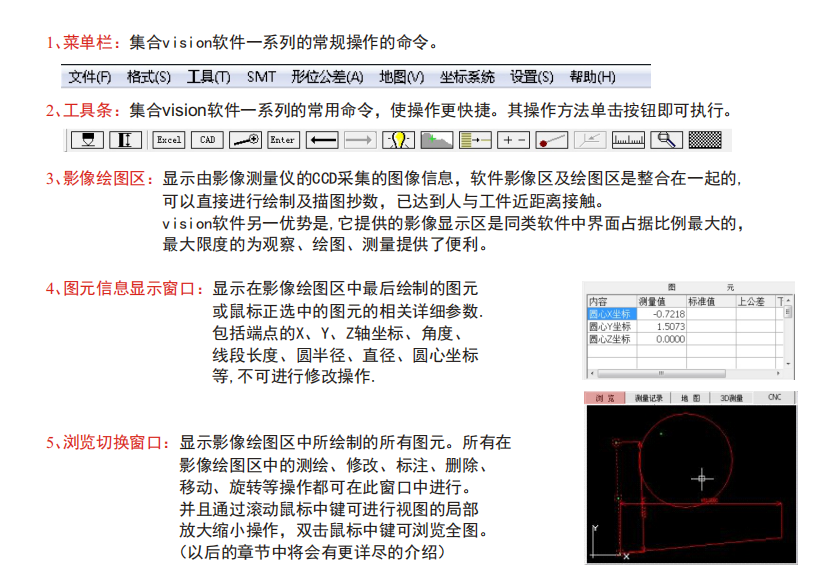

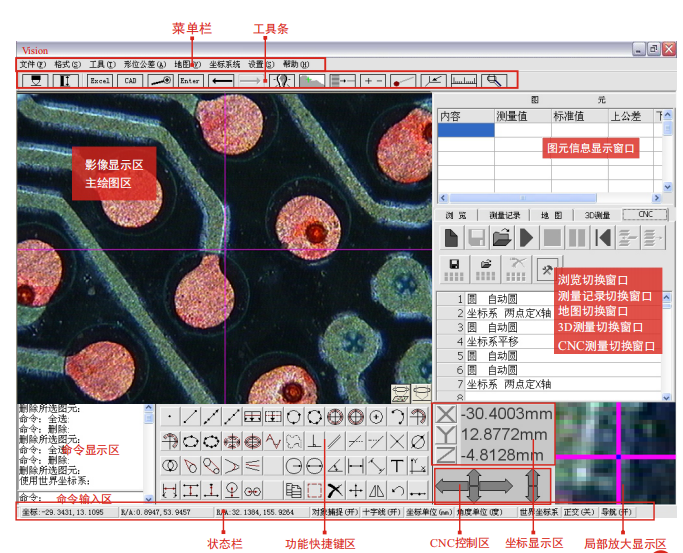

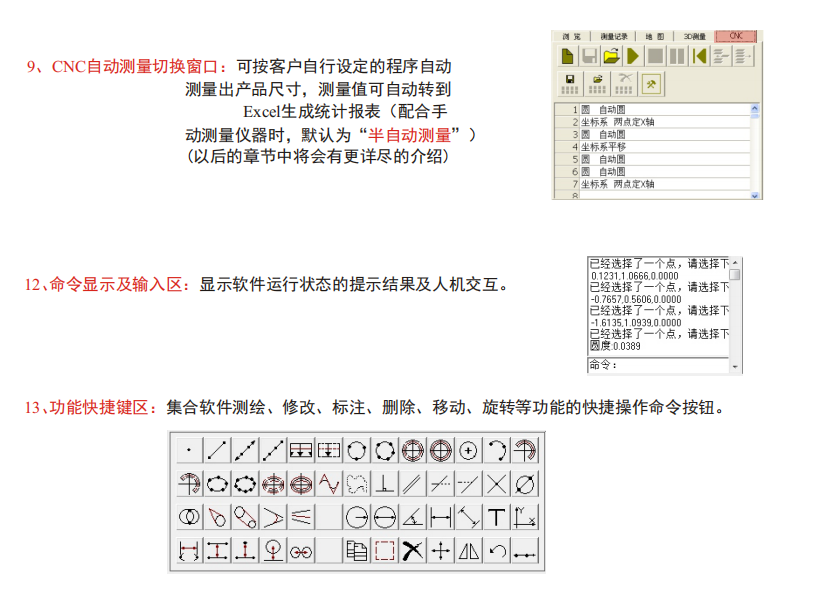

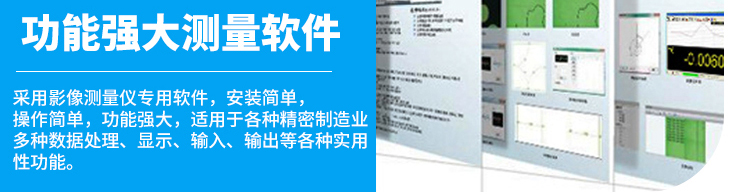

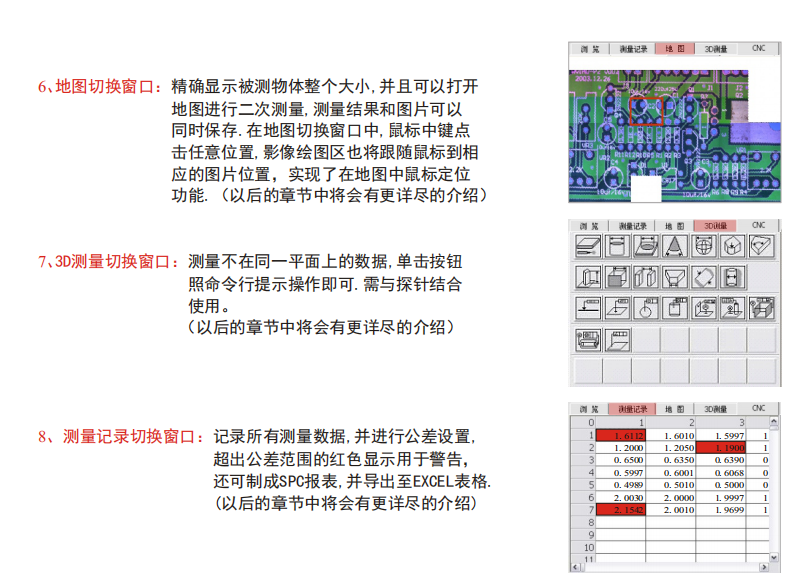

    软件:

    1

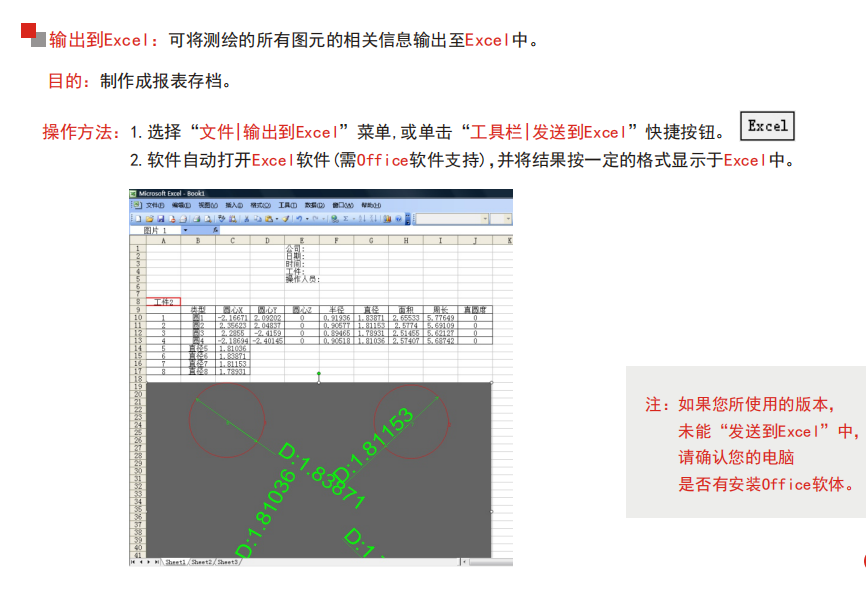

    软件有类似XCEL报表功能。测量数据可与EXCEL数据无缝连接

    2

    根据报表数据可以直接进行SPC数据分析,自动计算CA,CP,CPK,MAX,MIN,RANGE,AVG,STD等关键参数。

    3

    自动输出公差并能以颜色、声音、标识报警,最特别的是可进行产品适时尺寸跟踪。

    4

    在影像测量行业首次引入了亚像素测量功能,对测量者没有任何专业要求。相对同行产品,为使用者节省3/5至少的测量时间,极大的提升了测量效率。

    5

    可以测量各种复杂图形包括曲线。
