出口型全自动二次元影像测量仪，可定做成2.5次元影像测量仪

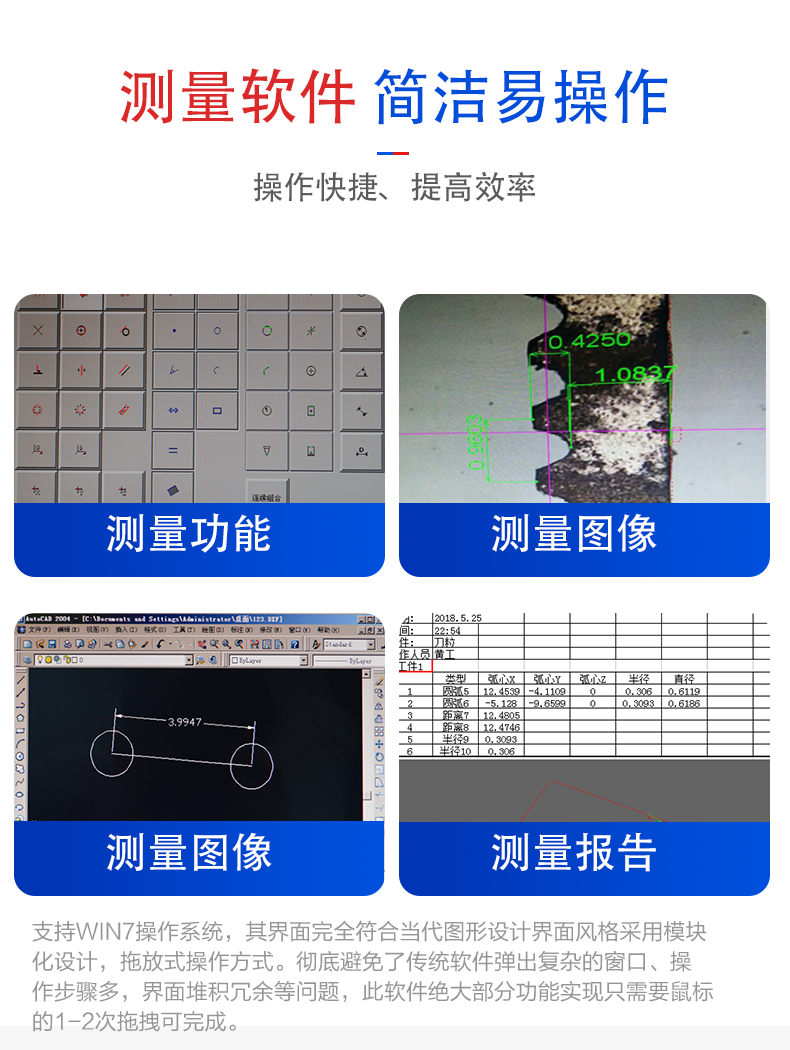

软件与EXCEL、WORD无缝连接，可实现测量数据的直接报表输出；

可实现AutoCAD工程图互换，直接判别与工程图之间的误差，可制作工件到AutoCAD图形的逆向工程图；
多种同样模式处理，同种图形的不同种描绘形式，适合各种情况下的工件测量；
拥有全览和放大全览图功能，并且可以任意缩放，也可以在全览图直接修改和标注，几乎拥有CAD的功能；
强大的描绘功能，通过自动亚像素捕捉和软件区域性自动捕捉能让绘图速度更快，测量更加精准，而且拥 有经典的十字线测量，输入描绘直线、点、圆以及精确取R角功能；
丰富人性化的标注功能，能在实时影像和虚拟影像中进行所有二维尺寸，公差方面的标注；
多元化的座标设定方式，包括座标平移，座标旋转，两点决定X轴，两点决定Y轴，三点确定座标；
完美的自控系统，能根据需要调整小数点位数，报表信息和图元信息的选择性输出；
独一无二的精准测高功能，最大倍数测高精度可达5微米以内；
地图拍摄功能，能将工件全图拍下，并能进行虚拟测量和保存高清淅图片；
简单方便精准的比例尺较正功能，能在取比例尺的同时自动较正CCD；
完美的地图导航功能，可以快速找到所要测量工件的位置；
专业的图纸比对功能，让测量速度更快，精度更高；
*：无需夹具定位,软件可自动识别定位。

仪器型号		HSD-GX2010D	HSD-GX3020D	HSD-GX4030D	HSD-GX5040D
工作台	大理石台尺寸mm	356*256	456*356	556*456	700*550
	玻璃台尺寸mm	250*150	350*250	450*350	550*450
	运动行程mm	X:200 Y:100	X:300 Y:300	X:400 Y:300	X:500 Y:400
	调焦行程mm	Z:150 (可定制200/300）			Z:200(可定制300/400）

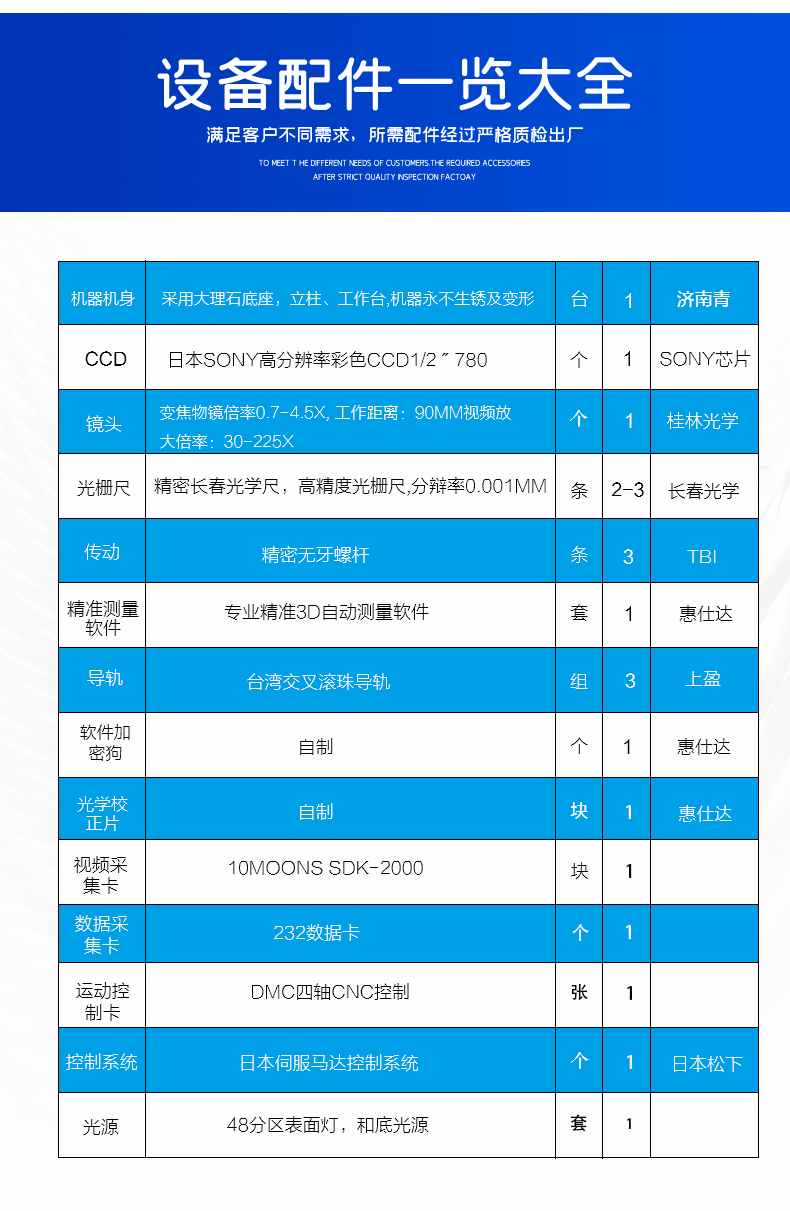

测量及瞄准系统		SONY高分辨率彩色CCD1/3" 600TV
		变焦物镜倍率0.7-4.5X   工作距离：90mm
		视频放大倍率：30-225X
		专用测量软件
示值误差		X、Y≤(2+L/200)um			Z≤(4+L/150)um
照明系统		表面光源及透射光源均为LED,亮度可调
外形尺寸mm		650*485*930	820*580*1100	970*720*1100	1070*820*1100
仪器重量kg		150	225	375	400
玻璃台承重kg		15
仪器电源		220V AC 50Hz
*可选配Renishaw或TESA接触式探头实现三维尺寸测量
