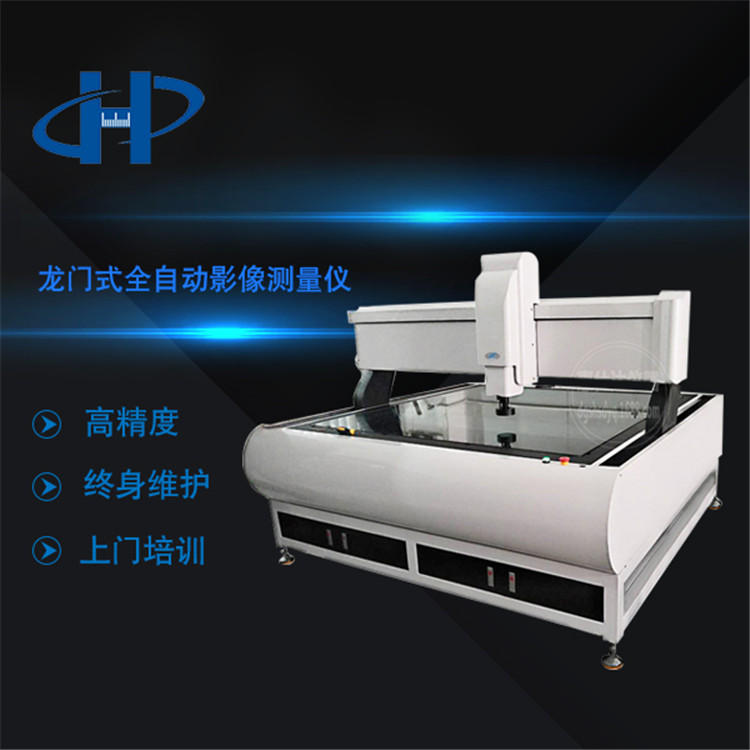

  • 龙门式全自动影像测量仪

    浏览:365 时间:2021-03-17

    产品特点

    龙门式全自动影像测量仪,根据需求可分别生产二次元和2.5次元形式。

    底座、立柱、横梁、工作台全采用高精密花岗石,保证高稳定性及钢性;

    采用台湾高精密线性导轨及滚珠螺杆,保证行走精度及定位精度;
    配进口伺服系统全闭环控制,实现高精度、高速度测量;
    配美国Navitar自动变倍镜头实现全自动变倍测量,可程控24区LED环形表面光及轮廓光源,满足各种产品的照明需求;
    配功能全面的CNC测量软件,实现自动编程,自动测量,与相同尺寸的其他品牌测量仪想比较,具有更卓越的重复测量精密度。

    产品参数
    仪器型号 HSD-GX800 HSD-GX900 HSD-GX1000 HSD-GX1200
    工作台 大理石台尺寸mm 950*1400 1050*1500 1050*1600 1050*1800
    玻璃台尺寸mm 770*870 870*970 870*1070 870*1270
    运动行程mm X:700 Y:800 X:800 Y:900 X:800 Y:1000 X:800 Y:1200
    调焦行程mm Z:200(可定制300/400)
    测量及瞄准系统 SONY高分辨率彩色CCD1/3" 600TV
    变焦物镜倍率0.7-4.5X 工作距离:90mm
    视频放大倍率:30-225X
    专用测量软件
    示值误差 X、Y≤(3+L/150)um Z≤(4+L/150)um
    照明系统 表面光源及透射光源均为LED,亮度可调
    外形尺寸mm 1300*1700*1200 1400*1800*1200 1400*1900*1200 1400*2100*1200
    仪器重量kg 1000 1000 1200 1300
    玻璃台承重kg 15
    仪器电源 220V AC 50Hz
