    二次元影像测量仪测量角度上的诀窍

    浏览:2295 时间:2022-04-15

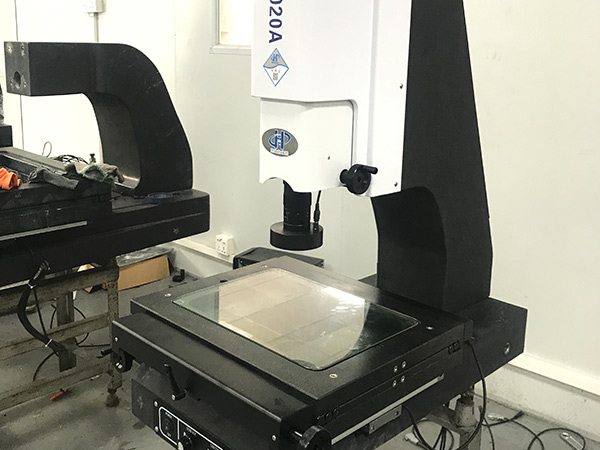

    随着科技发展,对各种工件和零件的测量精度越来越高,对测量仪器的要求也是越来越苛刻,二次元影像测量仪是对传统的测量技术的飞跃性发展,是将传统的光学投影和计算机完美结合的产物。二次元影像测量仪是当今工业检测与计量技术领域中的一个新名词,它代表的是数字化科技溶入工业检测与计量,进行空间几何运算的先进测量技术。



    它能快速读取光学尺的位移数值,通过建立在空间几何基础上的软件模块运算,瞬间得出所要的结果;并在屏幕上产生图形,供操作员进行图影对照,从而能够直观地分辨测量结果可能存在的偏差。下面惠仕达仪器厂家将介绍二次元影像测量仪在测量角度上的诀窍。

    诀窍一:回归直线偏差小

    在测量产品角度弧度过程中,经常出现重复精度差,一个人用一样的方法,却误差达到0.5度,这是经常出现的事情。

    在当今诸多影像测量软件中,直线采集都是默认为两点,对于规则性、直线性好的零件,角度测量上不会产生太大误差,但对于直线性不好,毛刺多的零件来说,两点采集直线的方法带来很大的误差,且重复精度亦不佳,这样的直线构成的角度,多次测量的重复性肯定不理想。

    若我们使用多点寻回归直线的方法来确定角度的两边,则所得的直线更贴近被测工件的实际边线,偏差从而就会减少,同时,测量误差也会减少很多,重复性也会大大改善。

    诀窍二:直线采集尽量长

    影像测量仪,由于屏幕显示有限,加上放大倍率较大(一般在0.7档~4.5档28X~180X),屏幕显示部分的工件尺寸实际只有几毫米,很多测量人员在检测的时候习惯只在屏幕显示部分上采集点、线元素。如果采集的点有偏差,所采线段越短,那么所测得的角度值偏差就会越大,线段越长,测得角度值偏差就会越小。理论角度为30度,采点偏差0.25mm,,我们可以清楚的看到线段长短对测量值的影响。

    所以我们在测量角度的时候,尽量将角度两边的线采集长些,如果屏幕显示范围太小,可以移动工作台,在角度所在直线的起点位置附件采一点,然后在终点位置采一点,这样所测角度误差将会大大减小。

    诀窍三:放大倍率尽量大

    很多机械零件,被测角度边线很短,只有2mm~3mm,例如,轴类零件倒角。如果我们还使用镜头zui小档0.7,或者1来采点测量的话,工件成像也只有48mm~120mm,采点偏差会给测量值带来很大影响。如果我们换用放大倍率3或者4的话,工件成像能达到240mm~480mm,图像边缘的真实情况更容易观察,采点偏差将会降到zui低。不过,这种方法也带来了很多不便,图形过大,显示窗口只能显示很小一部分,但对于操作熟练的检测人员和追求高精度的品管来说,这些应该都不是问题。

    东莞惠仕达仪器是专业精密仪器制造厂商,致力于提供更优质的影像仪、影像测量仪、二次元测量仪、三次元测量仪、次元投影仪、一键式影像测量仪、全自动影像测量仪等检测仪器,欢迎咨询。
