    二次元测量仪厂家探讨关于影响影像测量仪精度因素有哪些?

    惠仕达仪器二次元测量仪厂家给大家提出二次元测量仪的精度是受以下三部分的影响。

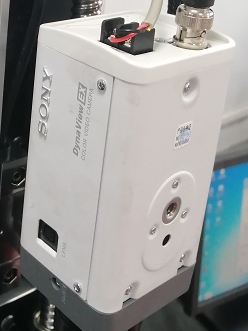

    第一部份来源于我们的配置:CCD及镜头。所以我们建议用配置高一点的镜头及CCD会让被测样品看的更清晰,有助于测量时抓取边缘使测量结果更精确。

    光学误差是成像光路和器件所产生的失真和畸变而存在的。这个主要是由于摄像机的制造和工艺等有关原因,比如射光线在通过各个透镜时,产生的折射误差和CCD点阵位置的误差,所以光学系统存在着非线性的几何失真,导致目标像点和理论像点之间存在多种类型的几何畸变。


    1、径向畸变:主要是摄像机镜头的主光轴对称的问题,也就是CCD镜头形状存在的缺陷。

    2、偏心畸变:主要是各透镜的光轴中心不能严格共线,导致光学系统光心与几何中心不一致造成的。

    3、薄棱镜畸变:相当于在光学系统中附加了一个薄棱镜,不仅会引起径向偏差,也会引起切向偏差,是由于镜头设计、制造缺陷和加工安装的误差造成的。

    第二部份来源于二次元测量仪的制造和装配的过程中。这个误差可以通过机台的材料及提高制造装配质量可以很好的有效的减小此误差。

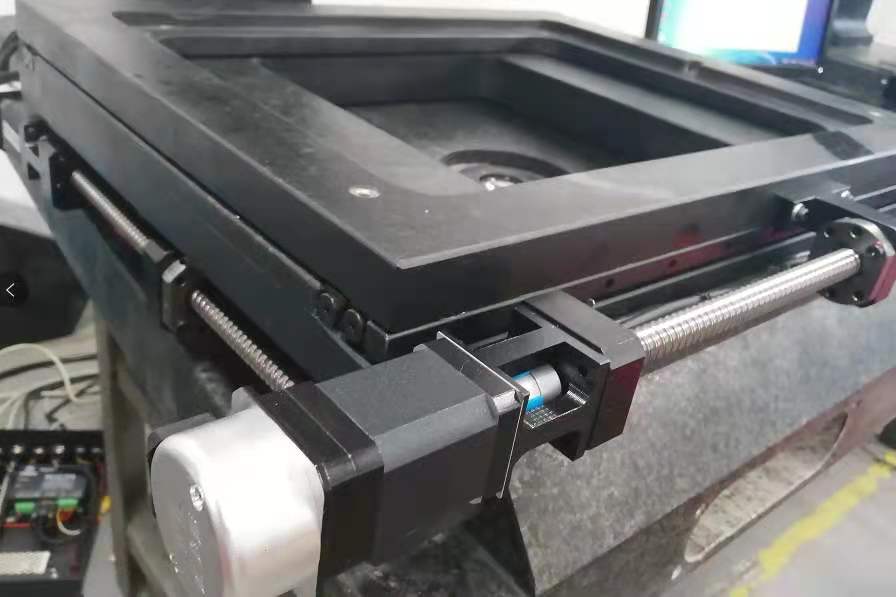

    全大理石结构(包括XY轴)(建议不要用铸铁或铝制的XY轴的测量平台,因为这种材质会跟据温湿度变化所产生微小型变)






    1、导轨安装在底座上时要保证足够的水平,需要通过千分表去打水平精度。

    2、XY光栅尺安装时需要完全水平,不能有任何倾斜。

    3、X、Y工作台需要水平且平行,这就需要导轨安装的时候要水平(我司工程师都是好几年组装经验的老师傅)。

    最后一点就是跟使用人员的操作有关了,也就是人为操作误差,关于人为操作误差主要集中在手动与自动机器上,自动机器会稍微好一点,人为误差主要有以下几个方面:

    1、取点的误差(不清晰的边及有毛刺的边缘的过滤)

    2、Z轴焦距调节的误差(也即最清晰点判断的误差)

    另外,影像测量仪的精度也跟使用情况,保养情况以及使用环境密切相关。精密仪器也需要认真维护保养,平时不用的时候注意保持干燥清洁,操作时也需要远离有振动或者噪音大的地点。
